تفاصيل المنتج:
|
| شكل كريستال: | 4 ح | تلوث السطح بالمعادن: | (Al، Cr، Fe، Ni، Cu، Zn، Pb، Na، K، Ti، Ca، V، Mn) ≤1E11 سم -2 |
|---|---|---|---|
| اسم المنتج: | رقاقة سيك Epitaxial | قطر الدائرة: | 150.0 مم + 0 مم / -0.2 مم |
| اتجاه السطح: | خارج المحور: 4 درجات باتجاه <11-20> ± 0.5 درجة | الطول الأساسي المسطح: | 47.5 مم ± 1.5 مم |
| طول مسطح ثانوي: | لا يوجد شقة ثانوية | الاتجاه الأساسي المسطح: | بالتوازي مع <11-20> ± 1 درجة |
| سوء التوجيه المتعامد: | ± 5.0 درجة | ||
| إبراز: | 350um 4H SiC الركيزة,Microw Epitaxial Wafer,4H SiC الركيزة N Type |
||

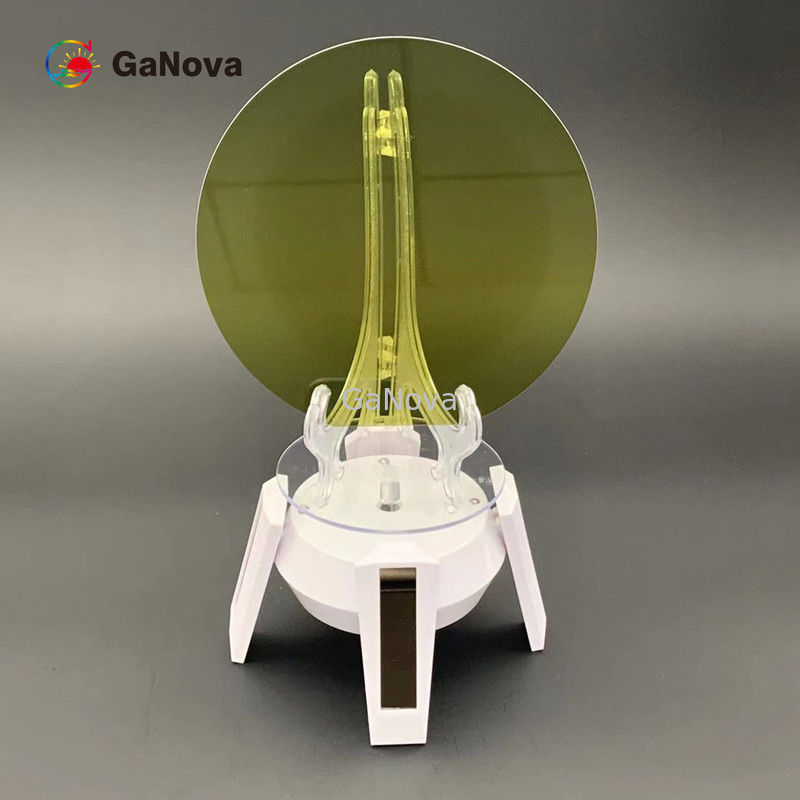

6 بوصة 4H-SiC الركيزة N- نوع P-SBD درجة 350.0 ± 25.0μm MPD≤0.5 / سم2المقاومة 0.015Ω • سم - 0.025Ω • سم للطاقة والميكرو
6 بوصة 4H-SiC الركيزة نوع N.
ملخص
كربيد السيليكون (SiC) هو مادة هندسية للسيراميك غير مؤكسدة والتي جمعت قدرًا كبيرًا من الاهتمام.تشكل جزيئات SiC تمددًا حراريًا منخفضًا نسبيًا وموصلية حرارية عالية وصلابة عالية ومقاومة للتآكل والتآكل.
|
ملكية |
درجة P-MOS | درجة P-SBD | درجة D |
| شكل كريستال | 4 ح | ||
| متعدد | لا شيء مسموح به | مساحة≤5٪ | |
| (MPD)أ | ≤0.2 / سم2 | ≤0.5 / سم2 | ≤5 / سم2 |
| لوحات سداسية | لا شيء مسموح به | مساحة≤5٪ | |
| بلورات سداسية | لا شيء مسموح به | ||
| الادراجأ | منطقة≤0.05٪ | منطقة≤0.05٪ | غير متاح |
| المقاومة النوعية | 0.015 • سم - 0.025 • سم | 0.015 • سم - 0.025 • سم | 0.014 • سم - 0.028 • سم |
| (EPD)أ | ≤ 4000 / سم2 | ≤8000 / سم2 | غير متاح |
| (تيد)أ | ≤ 3000 / سم2 | ≤6000 / سم2 | غير متاح |
| (BPD)أ | ≤ 1000 / سم2 | ≤2000 / سم2 | غير متاح |
| (TSD)أ | ≤600 / سم2 | ≤ 1000 / سم2 | غير متاح |
| التراص خطأ | ≤0.5٪ مساحة | ≤1٪ مساحة | غير متاح |
|
تلوث السطح بالمعادن |
(Al، Cr، Fe، Ni، Cu، Zn، Pb، Na، K، Ti، Ca، V، Mn) ≤1E11 سم-2 |
||
| قطر الدائرة | 150.0 مم + 0 مم / -0.2 مم | ||
| اتجاه السطح | خارج المحور: 4 درجات باتجاه <11-20> ± 0.5 درجة | ||
| الطول الأساسي المسطح | 47.5 ملم ± 1.5 ملم | ||
| طول مسطح ثانوي | لا يوجد شقة ثانوية | ||
| الاتجاه الأساسي المسطح | بالتوازي مع <11-20> ± 1 درجة | ||
| الاتجاه الثانوي المسطح | غير متاح | ||
| سوء التوجيه المتعامد | ± 5.0 درجة | ||
| صقل الأسطح | C- الوجه: تلميع بصري ، Si-Face: CMP | ||
| حافة الويفر | شطف | ||
|
خشونة السطح (10 ميكرومتر × 10 ميكرومتر) |
وجه Si Ra≤0.20 نانومتر ； C وجه را≤0.50 نانومتر | ||
| سماكةأ | 350.0 ميكرومتر ± 25.0 ميكرومتر | ||
| LTV (10 مم × 10 مم)أ | ≤2 ميكرومتر | ≤3 ميكرومتر | |
| (TTV)أ | ≤6 ميكرومتر | ≤10 ميكرومتر | |
| (قَوس)أ | ≤15 ميكرومتر | ≤25 ميكرومتر | ≤40 ميكرومتر |
| (اعوجاج)أ | ≤25 ميكرومتر | ≤40 ميكرومتر | ≤60 ميكرومتر |
| الرقائق / المسافات البادئة | لا شيء مسموح به ≥0.5mm العرض والعمق | الكمية 2 ≤1.0 ملم العرض والعمق | |
|
خدوشأ (وجه سي ، CS8520) |
≤5 والطول التراكمي 0.5 × قطر الرقاقة |
≤5 والطول التراكمي 1.5 × رقاقة قطر الدائرة |
|
| TUA (2 مم * 2 مم) | ≥98٪ | ≥95٪ | غير متاح |
| شقوق | لا شيء مسموح به | ||
| تلوث اشعاعى | لا شيء مسموح به | ||
| ملكية | درجة P-MOS | درجة P-SBD | درجة D |
| استثناء الحافة | 3 مم | ||
ملاحظة: يتم استخدام استثناء 3 مم للعناصر المميزة بعلامةأ.
