تفاصيل المنتج:
|
| اسم المنتج: | رقاقة سيك Epitaxial | شكل كريستال: | 4 ح |
|---|---|---|---|
| قطر الدائرة: | 150.0 مم + 0 مم / -0.2 مم | اتجاه السطح: | خارج المحور: 4 درجات باتجاه <11-20> ± 0.5 درجة |
| تلوث السطح بالمعادن: | (Al، Cr، Fe، Ni، Cu، Zn، Pb، Na، K، Ti، Ca، V، Mn) ≤1E11 سم -2 | الاتجاه الأساسي المسطح: | بالتوازي مع <11-20> ± 1 درجة |
| إبراز: | SiC Epitaxial Wafer Photonic Devices,4H 2 inch Wafer,SiC Epitaxial Wafer ISO9001 |
||

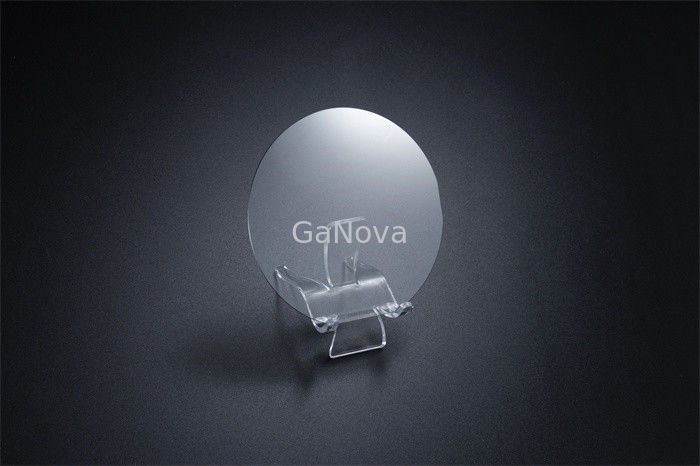

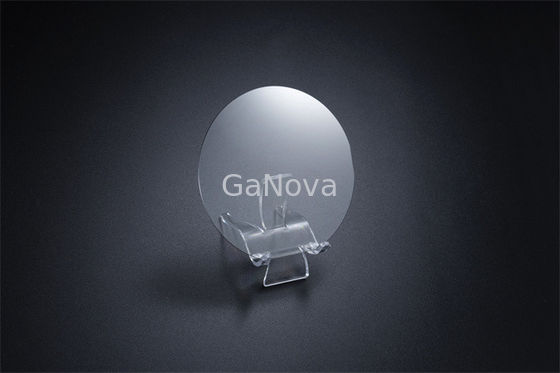

4H SiC رقاقة فوق المحور ≤0.2 / سم 2150.0 مم + 0 مم / -0.2 مم 47.5 مم ± 1.5 مم
JDCD03-001-004
ملخص
رقاقة epitaixal عبارة عن رقاقة من مادة شبه موصلة مصنوعة من النمو الفوقي (يسمى epitaxy) لاستخدامها في صنع أشباه الموصلات والأجهزة الضوئية مثل الثنائيات الباعثة للضوء (LEDs).تُستخدم حاليًا عدة طرق لتنمية الطبقة فوق المحورية على السيليكون الموجود أو الرقاقات الأخرى: ترسيب البخار الكيميائي العضوي المعدني (MOCVD) و epitaxy الحزمة الجزيئية (MBE) ، LPE ، HVPE.
| ملكية | درجة P-MOS | درجة P-SBD | درجة D |
| شكل كريستال | 4 ح | ||
| متعدد | لا شيء مسموح به | مساحة≤5٪ | |
| (MPD)أ | ≤0.2 / سم2 | ≤0.5 / سم2 | ≤5 / سم2 |
| لوحات سداسية | لا شيء مسموح به | مساحة≤5٪ | |
| بلورات سداسية | لا شيء مسموح به | ||
| الادراجأ | منطقة≤0.05٪ | منطقة≤0.05٪ | غير متاح |
| المقاومة النوعية | 0.015 • سم - 0.025 • سم | 0.015 • سم - 0.025 • سم | 0.014 • سم - 0.028 • سم |
| (EPD)أ | ≤ 4000 / سم2 | ≤8000 / سم2 | غير متاح |
| (تيد)أ | ≤ 3000 / سم2 | ≤6000 / سم2 | غير متاح |
| (BPD)أ | ≤ 1000 / سم2 | ≤2000 / سم2 | غير متاح |
| (TSD)أ | ≤600 / سم2 | ≤ 1000 / سم2 | غير متاح |
| التراص خطأ | ≤0.5٪ مساحة | ≤1٪ مساحة | غير متاح |
|
تلوث السطح بالمعادن |
(Al، Cr، Fe، Ni، Cu، Zn، Pb، Na، K، Ti، Ca، V، Mn) ≤1E11 سم-2 |
||
| قطر الدائرة | 150.0 مم + 0 مم / -0.2 مم | ||
| اتجاه السطح | خارج المحور: 4 درجات باتجاه <11-20> ± 0.5 درجة | ||
| الطول الأساسي المسطح | 47.5 ملم ± 1.5 ملم | ||
| طول مسطح ثانوي | لا يوجد شقة ثانوية | ||
| الاتجاه الأساسي المسطح | بالتوازي مع <11-20> ± 1 درجة | ||
| الاتجاه الثانوي المسطح | غير متاح | ||
| سوء التوجيه المتعامد | ± 5.0 درجة | ||
| صقل الأسطح | C- الوجه: تلميع بصري ، Si-Face: CMP | ||
| حافة الويفر | شطف | ||
|
خشونة السطح (10 ميكرومتر × 10 ميكرومتر) |
وجه Si Ra≤0.20 نانومتر ； C وجه را≤0.50 نانومتر | ||
| سماكةأ | 350.0 ميكرومتر ± 25.0 ميكرومتر | ||
| LTV (10 مم × 10 مم)أ | ≤2 ميكرومتر | ≤3 ميكرومتر | |
| (TTV)أ | ≤6 ميكرومتر | ≤10 ميكرومتر | |
| (قَوس)أ | ≤15 ميكرومتر | ≤25 ميكرومتر | ≤40 ميكرومتر |
| (اعوجاج)أ | ≤25 ميكرومتر | ≤40 ميكرومتر | ≤60 ميكرومتر |
| الرقائق / المسافات البادئة | لا شيء مسموح به ≥0.5mm العرض والعمق | الكمية 2 ≤1.0 ملم العرض والعمق | |
|
خدوشأ (وجه سي ، CS8520) |
≤5 والطول التراكمي 0.5 × قطر الرقاقة |
≤5 والطول التراكمي 1.5 × رقاقة قطر الدائرة |
|
| TUA (2 مم * 2 مم) | ≥98٪ | ≥95٪ | غير متاح |
| شقوق | لا شيء مسموح به | ||
| تلوث اشعاعى | لا شيء مسموح به | ||
| ملكية | درجة P-MOS | درجة P-SBD | درجة D |
| استثناء الحافة | 3 مم | ||
ملاحظة: يتم استخدام استثناء 3 مم للعناصر المميزة بعلامةأ.
