17mm 2inch GaAs Epi Wafer Undoped Suboped Substrates 50.8mm

17mm 2inch GaAs Epi Wafer Undoped Suboped Substrates 50.8mm
17mm 2inch GaAs Epi Wafer Undoped Suboped Substrates 50.8mm

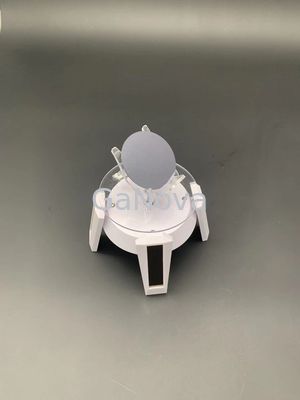

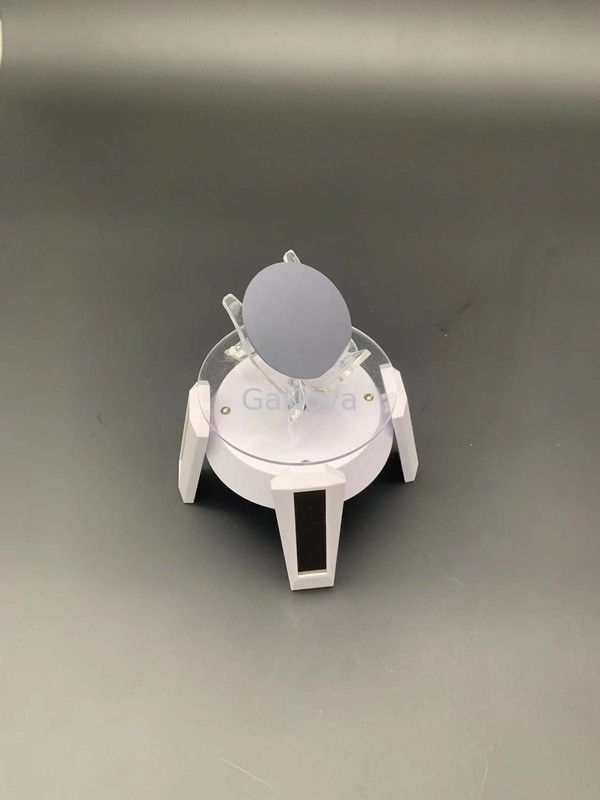

صورة كبيرة :  17mm 2inch GaAs Epi Wafer Undoped Suboped Substrates 50.8mm

تفاصيل المنتج:
مكان المنشأ: سوتشو الصين
اسم العلامة التجارية: GaNova
إصدار الشهادات: UKAS/ISO9001:2015
رقم الموديل: JDCD10-001-002
شروط الدفع والشحن:
تفاصيل التغليف: التعبئة الفراغية في بيئة غرفة نظيفة فئة 10000 ، في علب 25 قطعة أو حاويات بسكويت ويفر مفردة.
وقت التسليم: 3-4 أيام في الأسبوع
شروط الدفع: تي / ت
القدرة على العرض: 10000 قطعة / شهر

17mm 2inch GaAs Epi Wafer Undoped Suboped Substrates 50.8mm

وصف
اسم المنتج: ويفر GaAs-Si طريقة النمو: VGF
نوع السلوك: SCN Dopant: GaAs-Si
زاوية التوجيه: 0 درجة من التوجه: EJ [0-1-1] ± 0.5 درجة
إبراز:

17mm GaAs Epi Wafer

,

epitaxial Wafer 50.8mm

,

GaAs Epi Wafer 50.8mm

17 ± 1 مم بطول 2 بوصة GaAs (100) ركائز غير مملوءة 50.8 ± 0.2 مم



ملخص

تصل كفاءة التحويل للوحة الخلايا الشمسية عالية الكفاءة القائمة على GaAs إلى 40٪.في الوقت الحاضر ، تُستخدم ألواح الخلايا الشمسية هذه على نطاق واسع في المركبات الجوية غير المأهولة وتطبيقات السيارات الشمسية.

تغطي تطبيقات GaAs مجموعة كبيرة ومتنوعة من الترانزستورات للصناعة التي تغطي اتصالات الألياف الضوئية ، والشبكات اللاسلكية (WLAN) ، والهواتف المحمولة ، واتصالات الأسنان الزرقاء ، والاتصالات عبر الأقمار الصناعية ، والدوائر المتكاملة المتجانسة بالميكروويف (MMIC) لـ 5G ، وكذلك الدوائر المتكاملة للتردد اللاسلكي (RFIC) ).



ويفر GaAs-Si

طريقة النمو

VGF
نوع السلوك SCN
Dopant GaAs-Si
توجيه (100) 15 ° ± 0.5 ° متوقفًا عن الاتجاه نحو <111> أ
زاوية التوجيه 0 درجة
من التوجه EJ [0-1-1] ± 0.5 درجة
الطول (مم) 17 ± 1
إذا التوجه EJ [0-11] ± 0.5 درجة
طول إذا (مم) 7 ± 1
القطر (مم) 50.8 ± 0.2
CC (/ سم مكعب) 0.4E18 ~ 1E18
المقاومة (أوم.سم) غير متاح
التنقل (سم2/ضد) ≥ 1000
EPD (/ سم2) ≤ 5000
سماكة (أم) 350 ± 20
TTV (أم) <10
TTR (أم) <10
القوس (أم) <15
الاعوجاج (أم) <15
سطح Side1: الجانب المصقول 2: محفور
التعبئة والتغليف كاسيت أو مفرد





معلومات عنا

نحن متخصصون في معالجة مجموعة متنوعة من المواد في الرقائق والركائز وقطع غيار الزجاج البصري المخصصة المستخدمة على نطاق واسع في الإلكترونيات والبصريات والإلكترونيات البصرية والعديد من المجالات الأخرى.كما أننا نعمل بشكل وثيق مع العديد من الجامعات والمؤسسات البحثية والشركات المحلية والأجنبية ، ونقدم منتجات وخدمات مخصصة لمشاريع البحث والتطوير الخاصة بهم.تتمثل رؤيتنا في الحفاظ على علاقة تعاون جيدة مع جميع عملائنا من خلال سمعتنا الطيبة.



التعليمات

س: هل أنت شركة تجارية أو مصنع؟
نحن مصنع.
س: ما هي مدة التسليم؟
عموما 3-5 أيام إذا كانت البضاعة في المخزون.
أو 7-10 أيام إذا لم تكن البضاعة في المخزن ، يكون ذلك حسب الكمية.
س: هل تقدمون عينات؟هل هو مجاني أم إضافي؟
نعم ، يمكننا تقديم العينة مجانًا ولكن لا ندفع تكلفة الشحن.
س: ما هي شروط الدفع الخاصة بك؟
الدفع <= 5000 دولار أمريكي ، 100٪ مقدمًا.
Paymen> = 5000 دولار أمريكي ، 80٪ T / T مقدمًا ، الرصيد قبل الشحن.
