2 بوصة GaAs Epi Wafer GaAs Undoped Substrates VGF

2 بوصة GaAs Epi Wafer GaAs Undoped Substrates VGF
2 بوصة GaAs Epi Wafer GaAs Undoped Substrates VGF

صورة كبيرة :  2 بوصة GaAs Epi Wafer GaAs Undoped Substrates VGF

تفاصيل المنتج:
مكان المنشأ: سوتشو الصين
اسم العلامة التجارية: GaNova
إصدار الشهادات: UKAS/ISO9001:2015
رقم الموديل: JDCD10-001-001
شروط الدفع والشحن:
تفاصيل التغليف: التعبئة الفراغية في بيئة غرفة نظيفة فئة 10000 ، في علب 25 قطعة أو حاويات بسكويت ويفر مفردة.
وقت التسليم: 3-4 أيام في الأسبوع
شروط الدفع: تي / ت
القدرة على العرض: 10000 قطعة / شهر

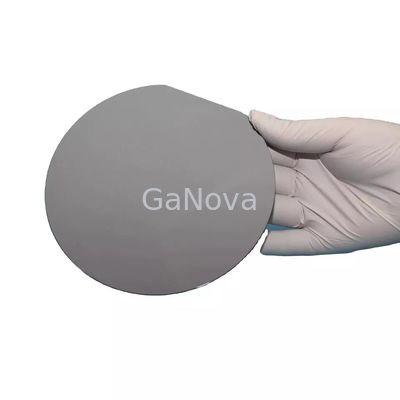

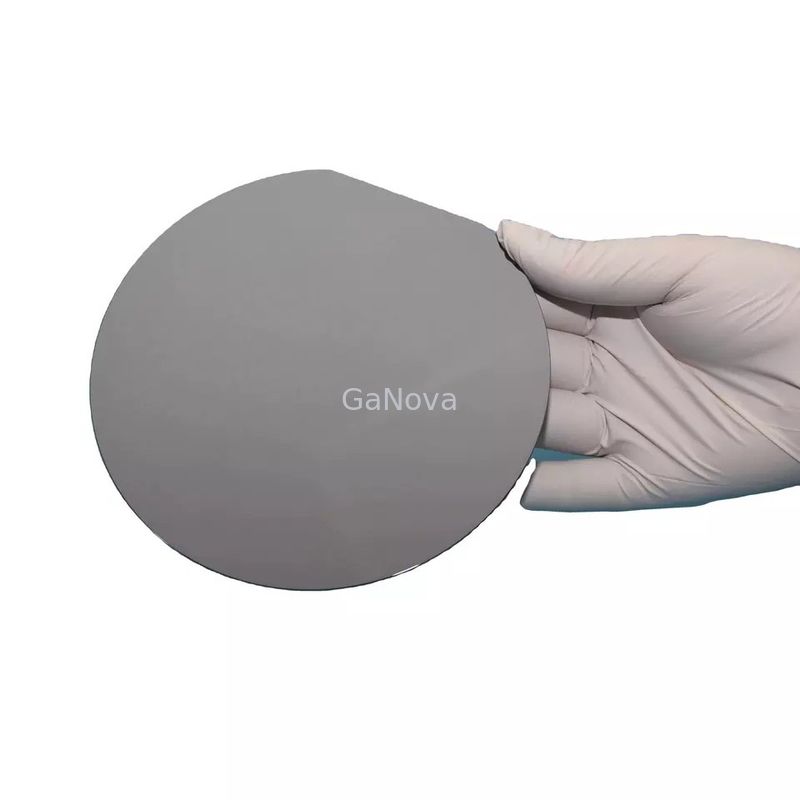

2 بوصة GaAs Epi Wafer GaAs Undoped Substrates VGF

وصف
طريقة النمو: VGF نوع السلوك: SCN
اسم المنتج: GaAs (100) ركائز غير مبطنة Dopant: GaAs-Si
زاوية التوجيه: 0 درجة من التوجه: EJ [0-1-1] ± 0.5 درجة
إبراز:

طبقة رقيقة من GaAs Epi Wafer

,

ويفر GaAs-Si 2 بوصة

,

2 بوصة GaAs Epi Wafer

رقاقة GaAs-Si 2 بوصة GaAs (100) ركائز غير مملوءة EJ [0-1-1] ± 0.5 درجة



ملخص

تغطي تطبيقات GaAs مجموعة كبيرة ومتنوعة من الترانزستورات للصناعة التي تغطي اتصالات الألياف الضوئية ، والشبكات اللاسلكية (WLAN) ، والهواتف المحمولة ، واتصالات الأسنان الزرقاء ، والاتصالات عبر الأقمار الصناعية ، والدوائر المتكاملة المتجانسة بالميكروويف (MMIC) لـ 5G ، وكذلك الدوائر المتكاملة للتردد اللاسلكي (RFIC) ).



ويفر GaAs-Si

طريقة النمو

VGF
نوع السلوك SCN
Dopant GaAs-Si
توجيه (100) 15 ° ± 0.5 ° متوقفًا عن الاتجاه نحو <111> أ
زاوية التوجيه 0 درجة
من التوجه EJ [0-1-1] ± 0.5 درجة
الطول (مم) 17 ± 1
إذا التوجه EJ [0-11] ± 0.5 درجة
طول إذا (مم) 7 ± 1
القطر (مم) 50.8 ± 0.2
CC (/ سم مكعب) 0.4E18 ~ 1E18
المقاومة (أوم.سم) غير متاح
التنقل (سم2/ضد) ≥ 1000
EPD (/ سم2) ≤ 5000
سماكة (أم) 350 ± 20
TTV (أم) <10
TTR (أم) <10
القوس (أم) <15
الاعوجاج (أم) <15
سطح Side1: الجانب المصقول 2: محفور
التعبئة والتغليف كاسيت أو مفرد
