تفاصيل المنتج:
|
| اسم المنتج: | منشار تقطيع أوتوماتيكي DAD3350 | Max. الأعلى. Workpiece size حجم الشغل: | Φ8 بوصة (250 مم × 250 مم ، المواصفات المحددة من قبل المستخدم Φ300 مم) |
|---|---|---|---|
| طلب: | 1.8 كيلو واط ، 2.2 كيلو واط | أبعاد الآلة (العرض × العمق × الارتفاع) مم: | 900 × 1،050 × 1800 |
| أداء: | مستقر | وزن الآلة: | Approx. تقريبا. 1,200kg 1200 كجم |
| نطاق قطع المحور X: | 260 ملم | سرعة قطع المحور X: | 0.1 ～ 600 مم / ثانية |
| إبراز: | آلة تقطيع بسكويت الويفر 2.2 كيلو واط,آلة تقطيع بسكويت الويفر 1.8 كيلو واط,آلة تقطيع بسكويت الويفر السيليكون |
||
DAD3350 آلة تقطيع البسكويت الأوتوماتيكية منشار تقطيع سيني المحور 260 مم
يدعم مجموعة واسعة من التطبيقات
DAD3350 قادر على التعامل مع قطع عمل بحد أقصى 8 بوصة أو 250 × 250 مم (المواصفات المحددة من قبل المستخدم).تم تجهيز مغزل 1.8 كيلو واط كمعيار.من خلال اختيار مغزل عالي العزم 2.2 كيلو وات (اختياري) ، يمكن معالجة السيليكون حتى تصل إلى مواد يصعب معالجتها ، مثل السيراميك.يمكن دعم الشفرات التي يصل حجمها إلى 5 بوصات بمواصفات يحددها المستخدم.بالإضافة إلى ذلك ، يمكن أيضًا إضافة وظيفة المحاذاة لقطع العمل متعددة التركيب كخيار.
تحسين الإنتاجية
يحقق DAD3350 تحسينًا في الإنتاجية عن طريق زيادة سرعة كل محور.
سهولة الاستعمال
تم تحسين قابلية التشغيل بتثبيت شاشة لمس LCD وواجهة مستخدم رسومية (GUI).يتم تحقيق التشغيل السهل من خلال عرض مرئي يوضح ظروف المعالجة والحالات المختلفة باستخدام أزرار الرموز.بالإضافة إلى ذلك ، تم النظر في القواسم المشتركة في التشغيل من أجل تحقيق الاستبدال السهل للسلسلة 300/500 (النماذج الحالية).
جودة العملية

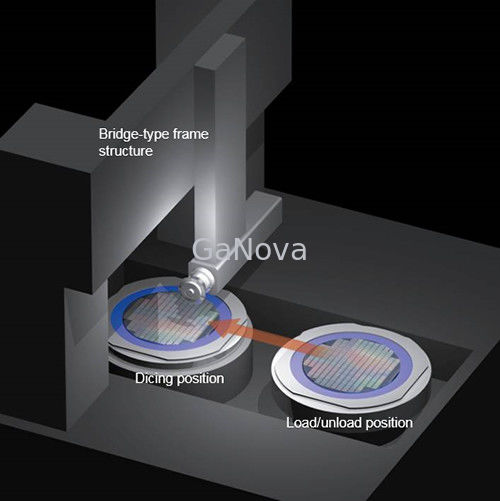

من خلال اعتماد إطار من نوع الجسر عالي الصلابة وهيكل دعم الجزء الأمامي للمغزل ، والذي يمنع الانكماش الحراري والاهتزاز ، يمكن تحقيق نقطة معالجة أكثر ثباتًا.
ضوابط العملية
تم تثبيت وظائف المحاذاة التلقائية والتركيز التلقائي والتحقق التلقائي من الانقسام ووظائف التعرف على الصور الأخرى لتحسين إنتاجية المعدات.بالإضافة إلى ذلك ، يشتمل المجهر على آلية نفخ الهواء ومصراع العدسة لمنع التلوث.كخيار ، يمكن إضافة مجهر منخفض التكبير للمحاذاة التقريبية.من خلال مراقبة الحالة ، يمكن معرفة ظروف المعالجة والحالات الأخرى المختلفة في أي وقت.يمكن إضافة ميزات التحكم في العمليات المتقدمة كخيارات ، بما في ذلك نظام إدارة قطع المياه على الشاشة لقطع التحكم في تدفق المياه.
تحديد
|
تخصيص |
وحدة |
1.8 كيلو واط |
2.2 كيلو واط |
|
|---|---|---|---|---|
|
الأعلى.حجم الشغل |
- |
Φ8 بوصة (250 مم × 250 مم ، مواصفات المستخدم 300 مم) |
||
|
المحور السيني |
نطاق القطع |
مم |
260 |
|
|
سرعة القطع |
مم / ثانية |
0.1 ～ 600 |
||
|
المحور ص |
نطاق القطع |
مم |
260 |
|
|
خطوة الفهرس |
مم |
0.0001 |
||
|
دقة تحديد موقع الفهرس |
مم |
0.002 / 260 |
||
|
المحور ع |
الأعلى.سكتة دماغية |
مم |
32.2 |
31.4 |
|
قرار متحرك |
مم |
0.00005 |
||
|
دقة التكرار |
مم |
0.001 |
||
|
θ المحور |
الأعلى.زاوية الدوران |
درجة |
380 |
|
|
مغزل |
تصنيف عزم الدوران |
N ・ م |
0.29 |
0.70 |
|
نطاق سرعة الثورة |
دقيقة ‐ 1 |
6000 60.000 |
3000 30000 |
|
|
أبعاد الآلة (العرض × العمق × الارتفاع) |
مم |
900 × 1،050 × 1800 |
||
|
وزن الآلة |
كلغ |
تقريبا.1200 |
||
* قد يتغير مظهر المنتج وميزاته ومواصفاته وتفاصيل أخرى بسبب التعديلات الفنية.
* يرجى قراءة ورقة المواصفات القياسية بدقة قبل الاستخدام.
