تفاصيل المنتج:
|
| الأبعاد: | 2 بوصة | المقاومة ((300K): | < 350 Ω/□ |
|---|---|---|---|
| تركيز الالكترون: | > 1800 سم2/(V·S) | هيكل الركيزة: | 2nmGaN_cap/18-25nmAlGaN_barrier/150nmGaN_Channel/3000nmHR buffer/500-800nmAl(Ga) N/Si(111) الرواسب |
| إبراز: | سيك الوافر البصري 2 بوصة,جهاز الطاقة,ترانزستور التنقل الكهربائي العالي,Power Device sic epitaxial wafer,High Electron Mobility Transistor Epitaxial Wafer |
||

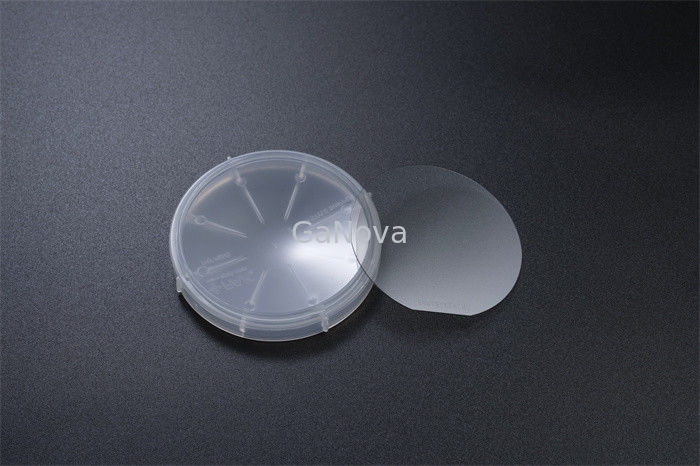

مقدمة إلى GaN على رقاقة السيليكون HEMT Epi
رقاقة هيمت البصرية من نتريد الغاليوم القائمة على السيليكون هي رقاقة هيمت البصرية من ترانزستور الحركة الكهربائية العالية (HEMT) القائمة على مادة نتريد الغاليوم (GaN).تتضمن بنيتها بشكل رئيسي طبقة حاجزية من AlGaN، طبقة قناة GaN ، طبقة عازلة AlN ، والرصيف السيليكوني. هذا الهيكل يمكّن HEMTs نتريد الغاليوم من أن يكون لها حركة إلكترونية عالية وسرعة إلكترونات التشبع ،مما يجعلها مناسبة لتطبيقات عالية الطاقة وارتفاع التردد.
الخصائص الهيكلية
الـ AlGaN / GaN Heterojunction: يعتمد HEMT على الـ AlGaN / GaN heterojunction ، والذي يشكل قناة غاز إلكتروني ثنائي الأبعاد ذات الحركة الإلكترونية العالية (2DEG) من خلال الـ heterojunction.
نوع الإستنفاد ونوع التحسين: يتم تقسيم رقائق HEMT البصرية من نتريد الغاليوم إلى نوع الإستنفاد (وضع D) ونوع التحسين (وضع E).النوع المستنفد هو الحالة الطبيعية لأجهزة طاقة GaN، في حين أن النوع المحسن يتطلب عمليات خاصة لتحقيق ذلك.
عملية النمو القصبي: يتضمن النمو القصبي طبقة النواة AlN ، طبقة عازل الاسترخاء ، طبقة قناة GaN ، طبقة حاجز AlGaN ، وطبقة غطاء GaN.
عملية التصنيع
النمو البدني: تنمو طبقة واحدة أو أكثر من الأفلام الرقيقة من نتريد الغاليوم على رصيف السيليكون لتشكيل رقائق البدني عالية الجودة.
طبقة التخفيف والغطاء: عادة ما تستخدم طبقة التخفيف SiN وطبقة غطاء u-GaN على رقائق نتريد الغاليوم البدائية لتحسين جودة السطح وحماية رقائق البدائية.
مجال التطبيق
التطبيقات عالية التردد: بسبب حركة الإلكترونات العالية وسرعة إلكترونات التشبع لمواد نتريد الغاليوم ،نتريد الغاليوم HEMTs مناسبة للتطبيقات عالية التردد مثل الاتصالات 5G، الرادار، والاتصالات الفضائية.
تطبيقات الطاقة العالية: تعمل HEMTs من نتريد الغاليوم بشكل جيد في تطبيقات الجهد العالي والطاقة العالية ، وهي مناسبة لمجالات مثل المركبات الكهربائية والمحولات الشمسية ومصادر الطاقة الصناعية.
مواصفات المنتج
| غان على السيليكون HEMT Epi-wafer | ||||||
|
البند Si ((111) الركائز |
الـ ((Ga) N | عازل الموارد البشرية | قناة GaN_Channel | الحاجز الـ AlGaN | GaN_cap | |
| الأبعاد | 2 بوصة / 4 بوصة / 6 بوصة | |||||
| سمك | 500-800nm | 3000nm | 150nm | 18-25nm | 2nm | |
| التكوين | % | / | / | / | 20-23 | / |
| في % | / | / | / | / | / | |
| المنشطات | [سي] | / | / | / | / | / |
| [Mg] | / | / | / | / | / | |
| المقاومة ((300K) | < 350 Ω/□ | |||||
| تركيز الإلكترون | > 9.0E12 سم-2 | |||||
| التنقل | > 1800 سم2/ ((V·S) | |||||
| هيكل القالب | 2nmGaN_cap/18-25nmAlGaN_barrier/150nmGaN_Channel/3000nmHR buffer/500-800nmAl(Ga) N/Si(111) الرواسب | |||||
| الحزمة | معبأة في غرفة نظيفة من الفئة 100، في حاوية 25PCS، تحت جو النيتروجين | |||||
حولنا
نحن متخصصون في معالجة مجموعة متنوعة من المواد إلى رقائق، أسطوانات ومكونات زجاج بصرية مخصصة تستخدم على نطاق واسع في الإلكترونيات والبصريات والإلكترونيات الضوئية وغيرها من المجالات.كما أننا نعمل بشكل وثيق مع العديد من الجامعات المحلية والخارجية، المؤسسات البحثية والشركات، توفر المنتجات والخدمات المخصصة لمشاريع البحث والتطوير الخاصة بهم.انها رؤيتنا للحفاظ على علاقة جيدة من التعاون مع جميع عملائنا من خلال سمعتنا الجيدة.
الأسئلة الشائعة
س: هل أنت شركة تجارية أم مصنعة ؟
نحن مصنع
س: كم مدة التسليم؟
عادة ما يكون 3-5 أيام إذا كانت البضائع في المخزون.
أو هو 7-10 أيام إذا كانت البضائع ليست في المخزون، فإنه يتوقف على الكمية.
س: هل تقدمون عينات ؟ هل هي مجانية أم إضافية ؟
نعم، يمكننا أن نقدم العينة مجانا ولكن لا تدفع تكلفة الشحن.
س: ما هي شروط الدفع الخاصة بك ؟
الدفع <=5000USD، 100٪ مقدما.
المدفوعات >=5000USD، 80% T/T مقدماً، الرصيد قبل الشحن.
