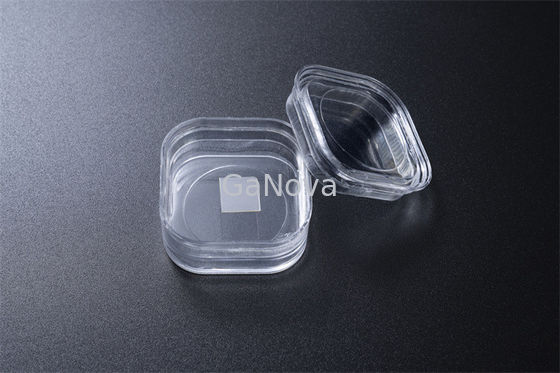

Un Doped GaN Epitaxial Wafer

Un Doped GaN Epitaxial Wafer
Un Doped GaN Epitaxial Wafer

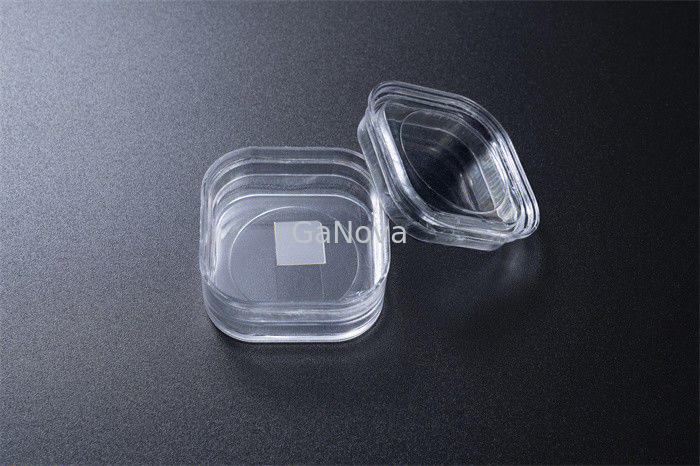

صورة كبيرة :  Un Doped GaN Epitaxial Wafer

تفاصيل المنتج:
مكان المنشأ: سوتشو الصين
اسم العلامة التجارية: GaNova
إصدار الشهادات: UKAS/ISO9001:2015
شروط الدفع والشحن:
تفاصيل التغليف: التعبئة الفراغية في بيئة غرفة نظيفة فئة 10000 ، في علب من 6 قطع أو حاويات بسكويت ويفر مفردة.
وقت التسليم: 3-4 أيام في الأسبوع
شروط الدفع: تي / ت
القدرة على العرض: 10000 قطعة / شهر

Un Doped GaN Epitaxial Wafer

وصف
أبعاد: 10 × 10.5 ملم² سماكة: 350 ± 25 ميكرومتر
اسم المنتج: الركيزة البلورية المفردة GaN ينحني: - 10 ميكرون ، قوس ، 10 ميكرون
كثافة عيب الماكرو: 0 سم⁻² منطقة قابلة للاستخدام: > 90٪ (استبعاد الحواف)
إبراز:

Un Doped GaN Epitaxial Wafer

,

رقاقة كريستال من النوع n

,

10 × 10.5 مم 2 GaN Epitaxial Wafer

10 * 10.5 مم² C-face غير مخدر من النوع n القائم بذاته من الكريستال الأحادي المقاومة المقاومة <0.1 Ω · cm جهاز الطاقة / الليزر




ملخص
ركيزة نيتريد الغاليوم (GaN) عبارة عن ركيزة أحادية البلورة عالية الجودة.إنها مصنوعة بطريقة HVPE الأصلية وتكنولوجيا معالجة الرقائق ، والتي تم تطويرها في الأصل لسنوات عديدة.الميزات عالية البلورية ، والتوحيد الجيد ، وجودة السطح الفائقة.تُستخدم ركائز GaN لتطبيقات LD (البنفسجي والأزرق والأخضر).
علاوة على ذلك ، تقدم تطوير تطبيقات الأجهزة الإلكترونية ذات القدرة العالية والترددات العالية.



10 × 10.5 ملم2ركائز GaN قائمة بذاتها
غرض GaN-FS-CU-S10 GaN-FS-CN-S10 GaN-FS-C-SI-S10

Un Doped GaN Epitaxial Wafer 0

ملاحظات:
تُستخدم زاوية قوس دائرية (R <2 مم) لتمييز وجه Ga و N.

أبعاد 10 × 10.5 ملم2
سماكة 350 ± 25 ميكرومتر
توجيه مستوى C (0001) خارج الزاوية باتجاه المحور M 0.35 ± 0.15 درجة
نوع التوصيل نوع N. نوع N. شبه عازلة
المقاومة (300 كلفن) <0.1 Ω · سم <0.05 Ω · سم > 106Ω · سم
TTV ≤ 10 ميكرومتر
قَوس - 10 ميكرومتر ، قوس ، 10 ميكرومتر
خشونة سطح الوجه Ga <0.2 نانومتر (مصقول)
أو <0.3 نانومتر (معالجة سطحية ومصقولة للتضخم)
N خشونة سطح الوجه 0.5 ~ 1.5 ميكرومتر
الخيار: 1 ~ 3 نانومتر (أرضية دقيقة) ؛<0.2 نانومتر (مصقول)
كثافة الخلع من 1 × 105حتى 3 × 106سم-2(محسوبة بواسطة CL) *
كثافة عيب الماكرو 0 سم-2
منطقة قابلة للاستخدام > 90٪ (استبعاد الحواف)
طَرد معبأة في بيئة غرفة نظيفة فئة 100 ، في حاوية 6 قطع ، تحت جو من النيتروجين

* المعايير الوطنية الصينية (GB / T32282-2015)





Un Doped GaN Epitaxial Wafer 1



معلومات عنا

نحن متخصصون في معالجة مجموعة متنوعة من المواد في الرقائق والركائز وقطع غيار الزجاج البصري المخصصة المستخدمة على نطاق واسع في الإلكترونيات والبصريات والإلكترونيات البصرية والعديد من المجالات الأخرى.كما أننا نعمل بشكل وثيق مع العديد من الجامعات والمؤسسات البحثية والشركات المحلية والأجنبية ، ونقدم منتجات وخدمات مخصصة لمشاريع البحث والتطوير الخاصة بهم.تتمثل رؤيتنا في الحفاظ على علاقة تعاون جيدة مع جميع عملائنا من خلال سمعتنا الطيبة.





التعليمات

س: هل أنت شركة تجارية أو مصنع؟
نحن مصنع.
س: ما هي مدة التسليم؟
عموما 3-5 أيام إذا كانت البضاعة في المخزون.
أو 7-10 أيام إذا لم تكن البضاعة في المخزن ، يكون ذلك حسب الكمية.
س: هل تقدمون عينات؟هل هو مجاني أم إضافي؟
نعم ، يمكننا تقديم العينة مجانًا ولكن لا ندفع تكلفة الشحن.
س: ما هي شروط الدفع الخاصة بك؟
الدفع <= 5000 دولار أمريكي ، 100٪ مقدمًا.
Paymen> = 5000 دولار أمريكي ، 80٪ T / T مقدمًا ، الرصيد قبل الشحن.
