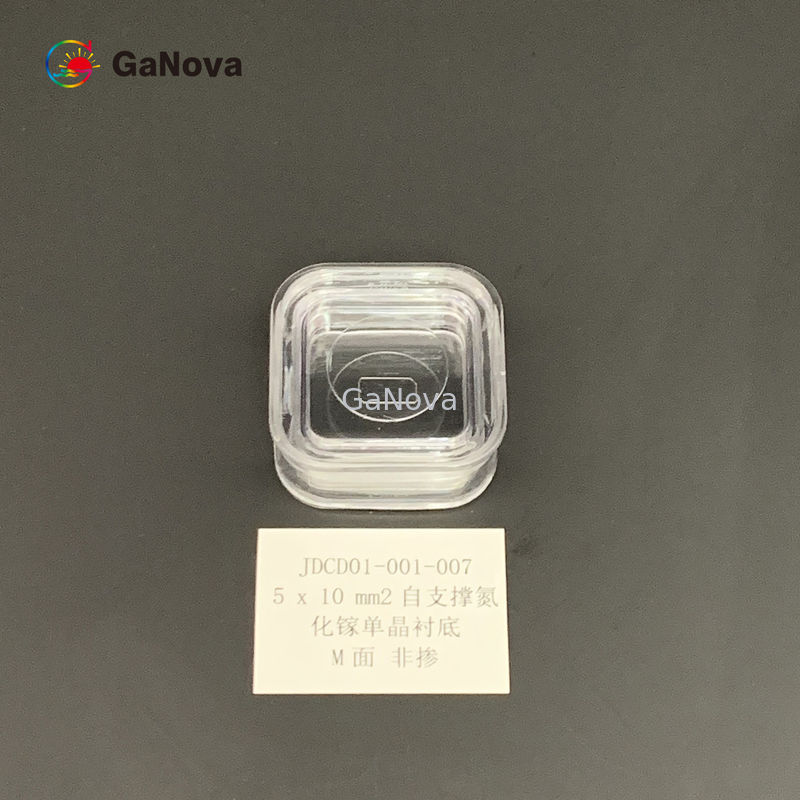

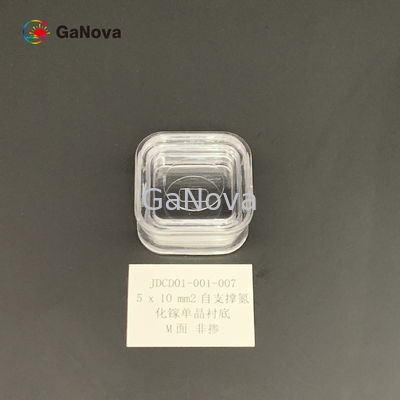

Un Doped GaN Epitaxial Wafer M ركائز GaN قائمة بذاتها

Un Doped GaN Epitaxial Wafer M ركائز GaN قائمة بذاتها
Un Doped GaN Epitaxial Wafer M ركائز GaN قائمة بذاتها

صورة كبيرة :  Un Doped GaN Epitaxial Wafer M ركائز GaN قائمة بذاتها

تفاصيل المنتج:
مكان المنشأ: سوتشو الصين
اسم العلامة التجارية: GaNova
إصدار الشهادات: UKAS/ISO9001:2015
رقم الموديل: JDCD01-001-007
شروط الدفع والشحن:
تفاصيل التغليف: التعبئة الفراغية في بيئة غرفة نظيفة فئة 10000 ، في علب من 6 قطع أو حاويات بسكويت ويفر مفردة.
وقت التسليم: 3-4 أيام في الأسبوع
شروط الدفع: تي / ت
القدرة على العرض: 10000 قطعة / شهر

Un Doped GaN Epitaxial Wafer M ركائز GaN قائمة بذاتها

وصف
اسم المنتج: ركيزة GaN قائمة بذاتها أبعاد: 5 × 10 مم²
سماكة: 350 ± 25 ميكرومتر TTV: ≤ 10 ميكرومتر
ينحني: - 10 ميكرون ، قوس ، 10 ميكرون كثافة عيب الماكرو: 0 سم⁻²
إبراز:

Un Doped GaN Epitaxial Wafer

,

ركائز GaN قائمة بذاتها

,

GaN Epitaxial Wafer M Face

5 X 10 ملم2ركائز GaN القائمة على الوجه M 350 ± 25 ميكرومتر TTV ≤ 10 ميكرومتر

5 * 10.5 ملم2M-face غير مخدر من النوع n القائم بذاته من الكريستال الأحادي المقاومة المقاومة <0.1 Ω · cm جهاز الطاقة / رقاقة الليزر




ملخص
تحتوي ركيزة GaN على سطح خالٍ من التلف ومسطح جدًا (Rms <0.2 نانومتر) واتجاه سطحي متحكم فيه وأسطح خطوات ذرية متحكم فيها.تم تحقيق جودة السطح المناسبة للنمو فوق المحور.

ثنائيات الليزر: البنفسجي LD ، الأزرق LD ، والأخضر LD
الأجهزة الإلكترونية القوية ، الأجهزة الإلكترونية عالية التردد



م Fبارِع Fري-شارعوأنانز جيأن الفرعيةشارعرارهس
غرض

GaN-FS-MUS



GaN-FS-MNS



GaN-FS-M-SI-S

















Un Doped GaN Epitaxial Wafer M ركائز GaN قائمة بذاتها 0





ملاحظات:

تستخدم زاوية قوس دائرية (R <2 مم) لتمييز السطح الأمامي والخلفي.

أبعاد 5 × 10 ملم2
سماكة 350 ± 25 ميكرومتر
توجيه

مستوى M (1 - 100) خارج الزاوية باتجاه المحور A 0 ± 0.5 °

المستوى M (1 - 100) زاوية انحراف باتجاه المحور C - 1 ± 0.2 درجة

نوع التوصيل نوع N. نوع N. شبه عازلة
المقاومة (300 كلفن) <0.1 Ω · سم <0.05 Ω · سم > 106Ω · سم
TTV ≤ 10 ميكرومتر
قَوس - 10 ميكرومتر ، قوس ، 10 ميكرومتر
خشونة السطح الأمامي

<0.2 نانومتر (مصقول) ;

أو <0.3 نانومتر (معالجة سطحية ومصقولة للتضخم)

خشونة السطح الخلفي

0.5 ~ 1.5 ميكرومتر

الخيار: 1 ~ 3 نانومتر (أرضية دقيقة) ؛<0.2 نانومتر (مصقول)

كثافة الخلع من 1 × 105حتى 3 × 106سم-2
كثافة عيب الماكرو 0 سم-2
منطقة قابلة للاستخدام > 90٪ (استبعاد الحواف)
طَرد معبأة في بيئة غرفة نظيفة فئة 100 ، في حاوية 6 قطع ، تحت جو من النيتروجين



التذييل: الرسم التخطيطي للزاوية المتنوعة

Un Doped GaN Epitaxial Wafer M ركائز GaN قائمة بذاتها 1





إذا δ1= 0 ± 0.5 درجة ، ثم المستوى M (1 - 100) زاوية انحراف باتجاه المحور A هي 0 ± 0.5 درجة.

إذا δ2= - 1 ± 0.2 درجة ، ثم المستوى M (1 - 100) زاوية انحراف باتجاه المحور C - 1 ± 0.2 درجة.
