سماكة 370um 430um 2 بوصة GaN Epi Wafer Dimensions 50mm

سماكة 370um 430um 2 بوصة GaN Epi Wafer Dimensions 50mm
Thickness 370um 430um 2 Inch GaN Epi Wafer Dimensions 50mm
سماكة 370um 430um 2 بوصة GaN Epi Wafer Dimensions 50mm سماكة 370um 430um 2 بوصة GaN Epi Wafer Dimensions 50mm

صورة كبيرة :  سماكة 370um 430um 2 بوصة GaN Epi Wafer Dimensions 50mm

تفاصيل المنتج:
مكان المنشأ: سوتشو الصين
اسم العلامة التجارية: GaNova
إصدار الشهادات: UKAS/ISO9001:2015
رقم الموديل: JDCD01-001-020
شروط الدفع والشحن:
تفاصيل التغليف: التعبئة الفراغية في بيئة غرفة نظيفة فئة 10000 ، في علب من 6 قطع أو حاويات بسكويت ويفر مفردة.
وقت التسليم: 3-4 أيام في الأسبوع
شروط الدفع: تي / ت
القدرة على العرض: 10000 قطعة / شهر

سماكة 370um 430um 2 بوصة GaN Epi Wafer Dimensions 50mm

وصف
اسم المنتج: ركائز N-GaN قائمة بذاتها 2 بوصة ينحني: ≤ 20 ميكرومتر
الاتجاه مسطح: (1-100) ± 0.1 درجة ، 12.5 ± 1 مم أبعاد: 50.0 ± 0.3 مم
سماكة: 400 ± 30 ميكرومتر TTV: ≤ 15 ميكرومتر
إبراز:

ويفر 2 بوصة GaN Epi

,

ويفر بلوري واحد 370um

,

ويفر 430um GaN Epi

سمك 400 ± 30 ميكرومتر 2 بوصة ركائز N-GaN قائمة بذاتها الأبعاد 50.0 ± 0.3 مم

2 بوصة C-face Si-doped n من النوع القائم بذاته من الكريستال الأحادي المقاومة للمقاومة <0.05 Ω · cm جهاز الطاقة / رقاقة الليزر




ملخص
الطريقة الأكثر شيوعًا ، وهي ترسيب البخار الكيميائي العضوي المعدني (MOCVD) ، ينتج عنها بطبيعتها تلوث ذرات الكربون والأكسجين والسيليكون التي تنشأ من السلائف المعدنية العضوية ، والمستقبلات ، وجدران المفاعل.يعتمد مدى التلوث بشكل معقد على ظروف النمو ، بما في ذلك درجة حرارة النمو ، ونسبة III / V ، ومعدل تدفق الغاز ، وضغط المفاعل.





ركائز N-GaN قائمة بذاتها 2 بوصة




مستوى الإنتاج (ص)



صهسأذنح(ص)



غبي(د)





سماكة 370um 430um 2 بوصة GaN Epi Wafer Dimensions 50mm 0

ملحوظة:

(1) 5 نقاط: الزوايا غير الدقيقة لـ 5 مواضع هي 0.55 ± 0.15ا

(2) 3 نقاط: الزوايا المختلفة للمواقف (2 ، 4 ، 5) هي 0.55 ± 0.15ا

(3) المنطقة الصالحة للاستخدام: استبعاد العيوب المحيطية والكلية (الثقوب)

ف + ص P-
غرض GaN-FS-CN-C50-SSP
أبعاد 50.0 ± 0.3 مم
سماكة 400 ± 30 ميكرومتر
الاتجاه مسطح (1-100) ± 0.1او12.5 ± 1 ملم
TTV ≤ 15 ميكرومتر
قَوس ≤ 20 ميكرومتر
المقاومة (300 كلفن) ≤ 0.02 Ω · سم للنوع N (Si-doped)
خشونة سطح الوجه Ga <0.3 نانومتر (معالجة سطحية ومصقولة للتضخم)
N خشونة سطح الوجه 0.5 ~ 1.5 ميكرومتر (جانب واحد مصقول)
المستوى C (0001) من الزاوية باتجاه المحور M (زوايا مختلفة)

0.55 ± 0.1ا

(5 نقاط)

0.55 ± 0.15ا

(5 نقاط)

0.55 ± 0.15ا

(3 نقاط)

كثافة خلع الخيوط ≤ 7.5 × 105سم-2 ≤ 3 × 106سم-2
عدد وحجم الثقوب القصوى في 47 ملم في المركز 0 ≤ 3 @ 1000 ميكرومتر ≤ 12 @ 1500 ميكرومتر ≤ 20 @ 3000 ميكرومتر
منطقة صالحة للاستعمال > 90٪ > 80٪ > 70٪

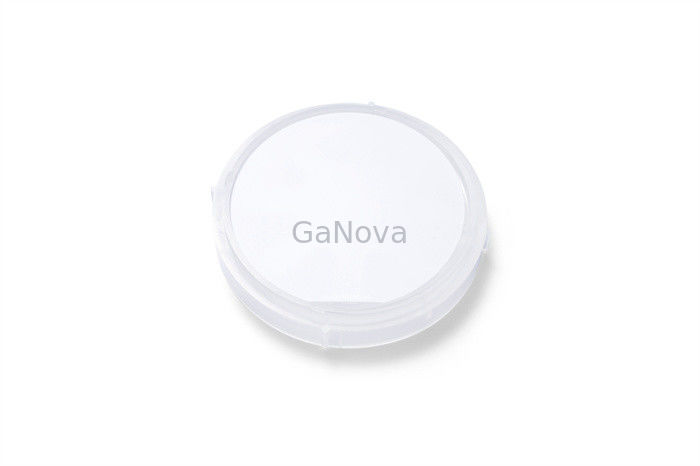

طَرد معبأة في غرفة الأبحاث في حاوية بسكويت ويفر واحدة







معلومات عنا

نحن متخصصون في معالجة مجموعة متنوعة من المواد في الرقائق والركائز وقطع غيار الزجاج البصري المخصصة المستخدمة على نطاق واسع في الإلكترونيات والبصريات والإلكترونيات البصرية والعديد من المجالات الأخرى.لقد عملنا أيضًا بشكل وثيق مع العديد من الجامعات والمؤسسات البحثية والشركات المحلية والأجنبيةتوميزيد برودucts والخدمات لمشاريع البحث والتطوير الخاصة بهم.تتمثل رؤيتنا في الحفاظ على علاقة تعاون جيدة مع جميع عملائنا من خلال سمعتنا الطيبة.





التعليمات

س: هل أنت شركة تجارية أو مصنع؟
نحن مصنع.
س: ما هي مدة التسليم؟
عموما 3-5 أيام إذا كانت البضاعة في المخزون.
أو 7-10 أيام إذا لم تكن البضاعة في المخزن ، يكون ذلك حسب الكمية.
س: هل تقدمون عينات؟هل هو مجاني أم إضافي؟
نعم ، يمكننا تقديم العينة مجانًا ولكن لا ندفع تكلفة الشحن.
س: ما هي شروط الدفع الخاصة بك؟
الدفع <= 5000 دولار أمريكي ، 100٪ مقدمًا.
Paymen> = 5000 دولار أمريكي ، 80٪ T / T مقدمًا ، الرصيد قبل الشحن.
